[都市检测]回弹法检测烧结普通砖强度的相关规定及计算

前言

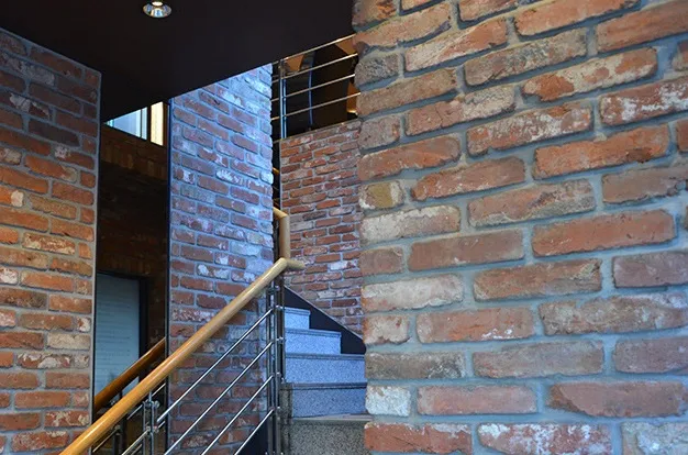

在2000年前，我国砖混结构或砌体结构竖向承重结构的墙、柱等多采用普通烧结砖作为工程材料。随着时间变化、环境的侵蚀、使用功能变更等，许多砖块都存在破损、粉化、强度降低等情况，我们需要对砖的强度进行准确的检测，以确保建筑物的安全，以及为加固改造提供科学依据。

1 什么是烧结普通砖

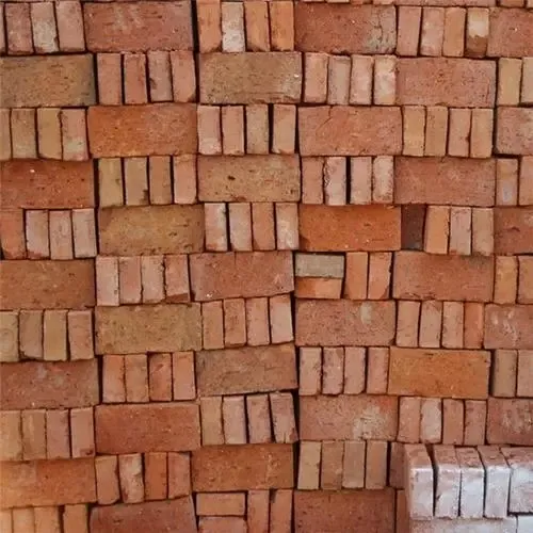

烧结普通砖（简称机砖）又称实心砖，根据国家标准GB5101-2003《烧结普通砖》规定，凡以黏土、页岩、煤矸石和粉煤灰等为主要原料，经成型、焙烧而成的实心或孔洞率不大于15%的砖，均称为烧结普通砖。根据其原料和工艺的不同，可分为粘土砖、页岩砖、煤矸石砖等。

烧结普通砖的规格为240mm长、115mm宽、53mm 厚，240mm×115mm的面称为大面，为受力面，240mm×53mm的面称为条面，115mm×53mm的面称为顶面。

2回弹法检测烧结普通砖强度

01原理

回弹法检测烧结砖是使用游标直读式，冲击能量为0.735焦耳的HT75回弹仪测量，得到结果并与国家标准要求进行比较。

02优势

常规的烧结普通砖强度检测方法有实验法、回弹法、冲击法、超声波脉冲法等，其中较常用的为回弹法。
与其他检测方法相比较，回弹法检测烧结普通砖抗压强度(以下简称回弹法)具有以下优点：
1、回弹仪操作简单、性能稳定可靠、价格便宜；
2、检测技术易学、易掌握；
3、检测过程对砌体结构无损伤。

03回弹法的检测内容

1、抽样规定
《砌体工程现场检测技术标准》GB/T50315-2011中14.1规定每个检测单元中应随机选择10个测区。每个测区的面积不宜小于1.0m2，应在其中随机选择10块条面向外的砖作为10个测位供回弹测试。选择的砖与砖墙边缘的距离应大于250mm。

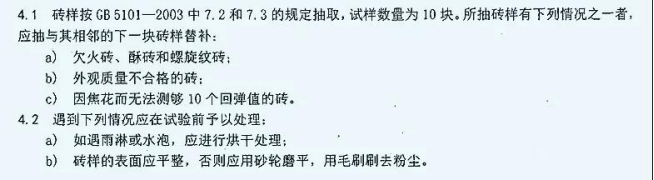

2、试样的选取
应满足《回弹仪评定烧结普通砖强度等级的方法》 JC/T 796-2013 相关要求。

被检测砖应为外观质量合格的完整砖。砖的条面必须清洁、平整、如有饰面层、粉刷层等须用砂轮进行打磨处理。同时，由于受潮或雨淋湿后的砖进行回弹，回弹值会降低，因此被检测砖的表面应为自然干燥。

3、回弹值测点位置和数量

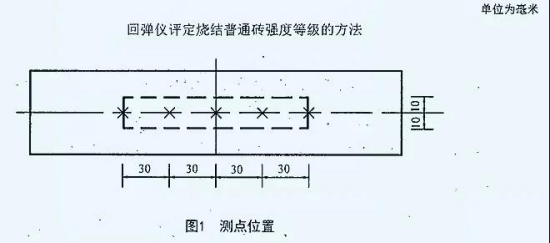

3.1、测点位置宜均匀分布于砖样条面的中间部位，使各测点的水平间距为30mm，见图1所示，每块砖样在两个条面各测5点回弹值。

3.2、当砖样测点位置出现焦花、裂纹、粘底、凹坑及石灰爆裂点等情况之一时应避开，在其旁边另选择测点位置。

4、回弹值的测试步骤

4.1、将10块砖样按顺序编号，将其中1~5号砖样先放置于砖墩凹角处，放置时应使每块砖样的条面和顶面紧贴砖墩，放上木垫板和杠杆，挂上重锤。

4.2、在测试过程中，回弹仪的轴线应始终垂直于砖样条面，具体操作应符合下列要求:

1）将回弹仪的弹击杆顶住砖样表面，轻压仪器，使按钮松开,弹击杆徐徐伸出，使仪器处于使用状态。

2）测试时，应使回弹仪垂直对准砖样条面，缓慢均匀施压。弹击后，在刻度尺上读取回弹值，取整数，不足1分度格者按1分度格计。

3）每一测点只允许弹击一次。

5、当五块砖样外露的条面利试完毕后，再测试另一条面。

6、测试完毕1~5号后取下砖样，按5.2.1~5.2.3的顺序，再测试6~10号砖样。
7、回弹值的计算和强度等级评定

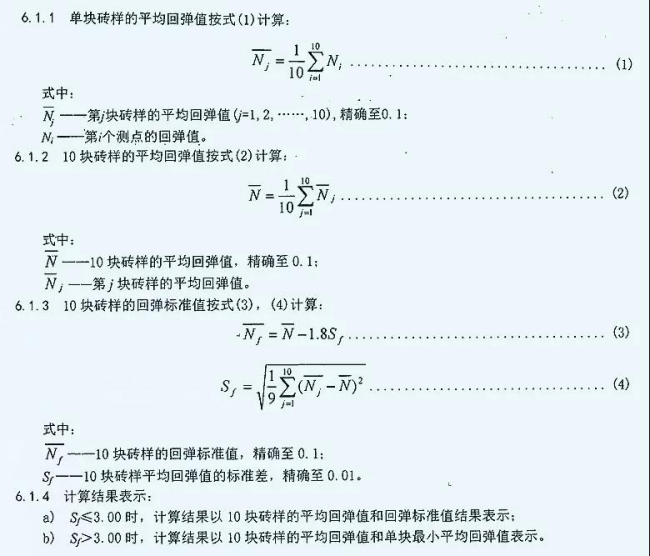

7.1、回弹值的计算
7.2强度等级评定
烧结普通砖的强度等级评定按照下表进行确定。

文中回弹法的检测内容部分的2-7条均整理自《回弹仪评定烧结普通砖强度等级的方法》 JC/T 796-2013。

砖混（砌体）结构中烧结普通砖的质量影响着建筑的整体安全，及时的强度检测既可保证结构安全，也可为后续的加固改造、功能改造、抗震性能提升等提供了相关的数据支撑。
