佰迪科技引进ndb LRM/DRM-10/40微欧表电阻测量仪

微欧表主要用于测量各种极小阻值的电阻，例如：测量各种电动机、变压器的绕组直流电阻，电缆导线的电阻；测量高压/低压断路器、插座触头的接触电阻等，所以微欧表也叫接触电阻测量仪，适用于地铁、铁路、电网供电、发电、航空、航天、新能源等行业，是小电阻测试领域的必备专业仪器。

对于大电流的电气设备，触头的接触电阻变大，往往会在触头上形成很大的电压降，增加了导体在通电时的损耗。触头接触电阻过大，还使得接触点的温度升高，致使设备的可靠性降低。

接触电阻的测量方法有许多种。日本学者Isao Minowa提出用超导量子器件测量接触电阻。H.Archi提出利用电解槽法测量接触电阻。波兰学者Jerzy Kaczarek提出用三次谐波法测量接触电阻。这些方法一般是在实验室条件下进行电接触研究所采用的方法。工程中，通常采用四端子法来测量触点的接触电阻。

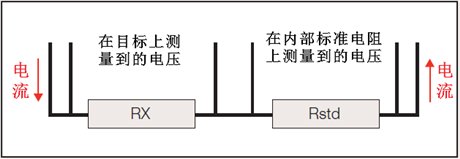

当前，国内普遍采用直流双臂电桥测量断路器等的接触电阻，其测量方法也叫四端子法。如下图所示，这种方法需要两个测量电路，分别测量目标上的电压降和仪器内标准电阻上的电压将，用两个电压之比计算出目标上的电阻值。由于测量到的电压很小，需要μV级的灵敏度，通常要求测试电流大于100A以上。这样的仪器体积笨重、抗干扰能力差。

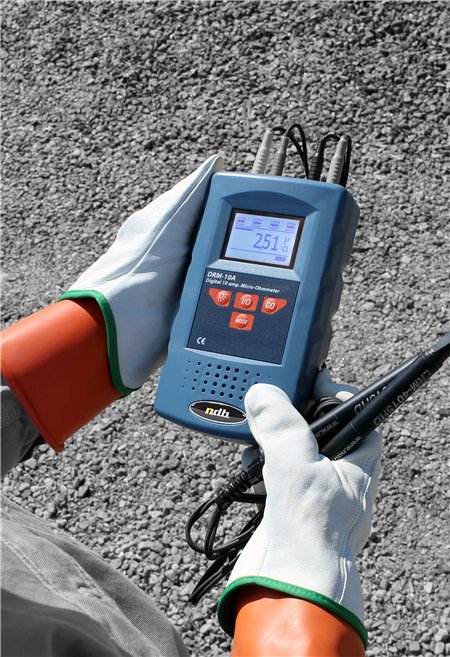

这种测量方法采用4条独立的测试线，2条测试线为被测试目标注入恒定的测试电流；另外2只接线端子叫电压端子，用来测量被测试目标两端的电压降。电压与电流之比就是被测试目标上的接触电阻。佰迪科技有限公司（香港）引进的加拿大ndb公司LRM-10、DRM-10A、DRM-40系列智能微欧表是采用开尔文（Kelvin）四端子测量法。

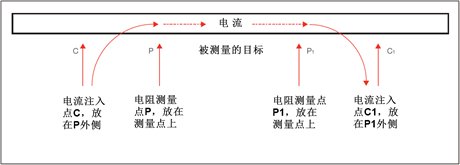

如下图所示，2个电流端子位于2个电压端子的外侧，这种方法能充分消除由测试导线的内阻所带来的误差。这种方法只需要较小的电流就能完成测量（10A以下），并得到精确、稳定、可验证的测量结果。分辨率能达到0.01μΩ，电阻测量范围是0.01μΩ - 200Ω。

LRM、DRM系列微欧表还是一款全自动化的数字型微欧表。接好线后，开机自动测量，并自动选择测试电流，2秒钟显示测量结果。借助于高性能的输入通道滤波电路，即使在强磁场干扰环境中，加拿大LRM、DRM系列微欧表也能精确地测量出低电阻值。并具有体积小、重量轻等优点。

2011年秋季，加拿大纽宾士域省New Brunswick电力公司有了一个机会，通过测量他们的中压和高压断路器的接触电阻来检验多款微欧表的性能。其中更具挑战性的测试地点是EelRiver变电站，这是一座直流换流站变电站（直转交），它连接着230kV的输电线路，最大容量320MW。那是一个高磁场和高干扰的环境，在那里测试了多种断路器。

加拿大纽宾士域省New Brunswick电力公司用LRM-10微欧表测试了调压器、DB型13kV空气灭弧断路器和138kV Alstom GL212-1SM (SF6) 断路器。有趣的是，加拿大纽宾士域省New Brunswick电力公司使用了其他品牌的10A微欧表测试SF6断路器，都失败了。现场实测证明加拿大ndb公司LRM-10测量精度高，媲美于传统的200A类型的微欧表。测量法国阿尔斯通Alstom GL212断路器的接触电阻测量值分别为46μΩ、39μΩ和39μΩ，测量结果与200A类型的微欧表测量值相同。性能优异的噪音抑制电路是LRM-10的成绩，过滤强磁场干扰，这是在高压变电站内能够顺利测试的前提。

加拿大ndb Technologies inc.公司在电力维护行业具有30多年的技术及经验积累，并拥有一批高素质的工程师队伍。佰迪科技有限公司（香港）是ndb公司在中国(含大陆、香港和澳门)的授权合作伙伴，专业工程师团队，现场实测经验丰富，致力于为中国的电力设备精益维护出一份力。
